Накопичувальний бойлер здається простим: два патрубки, крани – і можна користуватися гарячою водою. Але надійність системи залежить від правильної обв’язки. Помилка в з’єднанні може знизити рівень захисту.
Що має бути між стояком і баком

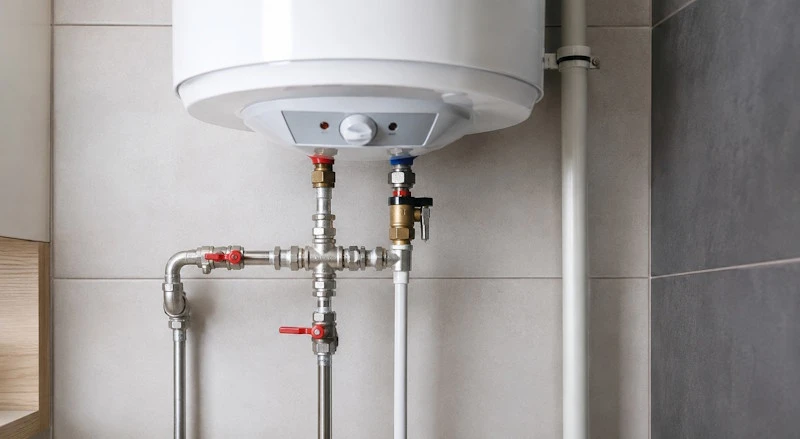

На вході холодної води важливий не лише набір деталей, а й порядок їх розташування. Біля бойлера передбачають трійник зі зливним краном, запобіжно-зворотний клапан, відсічний кран і підводку. На виході гарячої води потрібен відсічний кран.
Основні функції деталей:
- запобіжний клапан скидає надлишковий тиск;
- зворотний клапан не дає воді рухатися назад у стояк і захищає бак від спорожнення;
- відсічний кран дозволяє перекрити бойлер під час ремонту;
- зливний кран створює окрему точку для спорожнення бака.
Між бойлером і запобіжним клапаном не ставлять запірний кран: у перекритому положенні він позбавить клапан можливості виконати захисну функцію.
Де найчастіше помиляються під час монтажу
Перед складанням варто перевірити напрямок стрілок на клапанах, розміри патрубків і фактичну схему вузла. Типові проблеми такі:
- Запобіжного клапана немає або його встановлено неправильно.
- Між клапаном і баком з’явився кран, який може перекрити шлях для скидання тиску.
- Переплутані патрубки холодної та гарячої води.
- Різьби не збігаються: наприклад, патрубок має 1/2″, а підводка або перехідник не відповідає потрібному типу з’єднання.
Зовні деталі можуть виглядати сумісними, але ВР, ЗР та діаметр мають значення не менше, ніж позначка 1/2″.
Краплі з клапана – не завжди аварія
Під час нагрівання вода розширюється. Оскільки зворотний клапан не дозволяє їй піти назад у водопровід, тиск у замкненому контурі зростає. Запобіжний клапан у цей момент може трохи скидати воду – легке крапання під час нагріву є нормальною реакцією системи.
Скид відводять вниз видимою трубкою до дренажу, щоб контролювати його роботу. Якщо вода тече постійно, навіть без нагріву, варто перевірити тиск у мережі та стан клапана.
Як зібрати вузол без зайвих покупок
Так можна побачити проблемний перехід ще до монтажу. Схему можна зберегти й повернутися до неї пізніше, маючи зрозумілий перелік деталей.
